商品説明

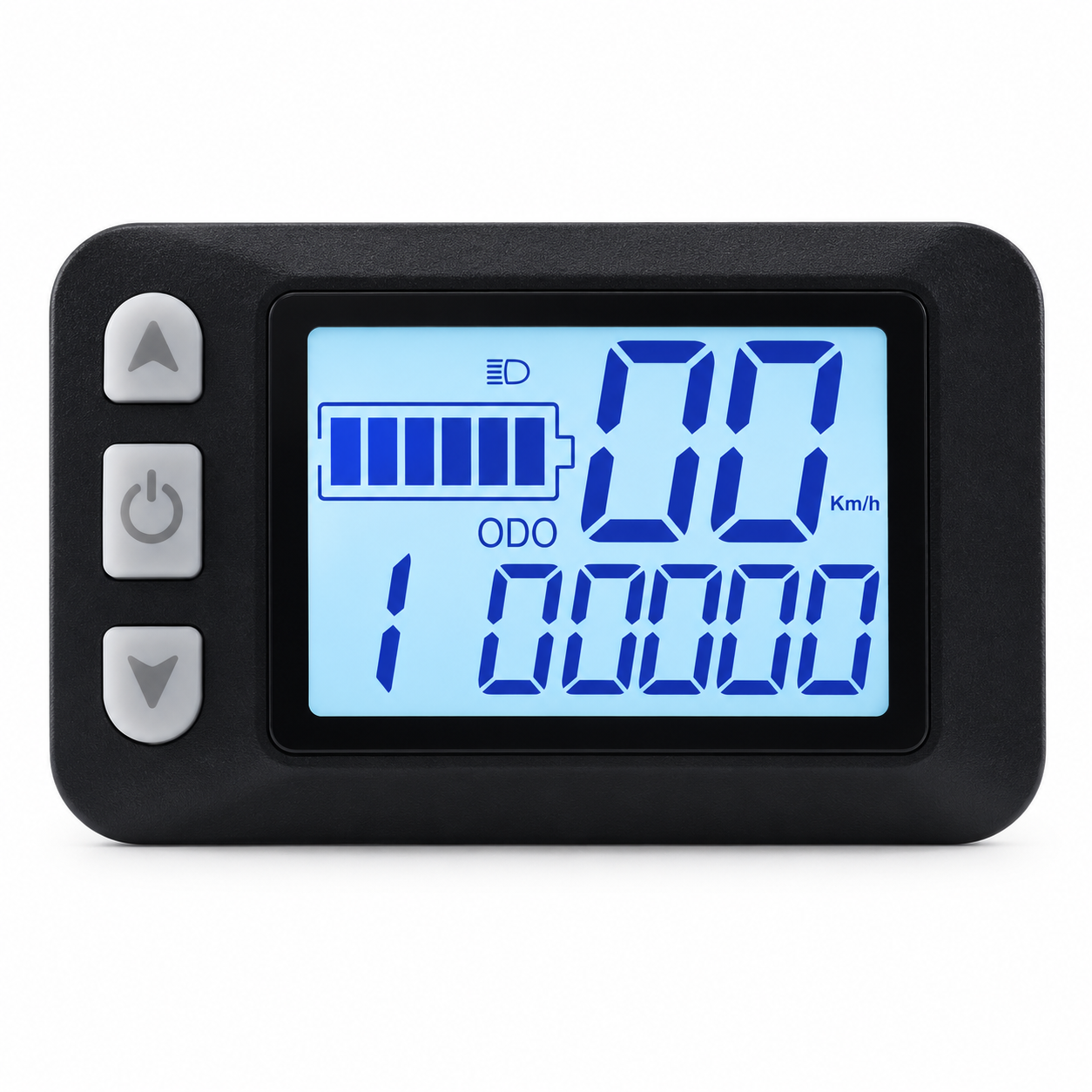

EMOTORAD Lite専用の交換用LCDディスプレイメーターです。

走行速度、バッテリー残量、走行距離、アシストレベルなど、走行中に必要な情報を見やすく表示します。

現在お使いのLiteのメーターが故障・破損した場合の交換用としてご使用いただけます。

主な表示・機能

• 走行速度表示
• バッテリー残量表示
• アシストレベル表示
• ODO（総走行距離）
• DIS（今回走行距離）
• VOL（電圧表示）
• フロントライト表示
• エラー／車両状態表示
• LCDバックライト

ODO・DIS・VOLは、電源ボタンを短押しすることで表示を切り替えることができます。

各部・表示内容

① バッテリー残量

画面左上のバッテリーアイコンで、バッテリー残量の目安を確認できます。

走行中は残量を確認し、残量が少なくなった場合は早めに充電してください。

② 走行速度

画面右上の大きな数字が現在の走行速度です。

表示単位は km/h です。

速度はモーター側から送られる信号をもとに、設定されたタイヤサイズ等から算出されます。

③ アシストレベル

走行時のアシストレベルを画面上で確認できます。

▲ボタン：アシストレベルを上げる
▼ボタン：アシストレベルを下げる

3つのボタンの使い方

本体左側には3つの操作ボタンがあります。

▲ 上ボタン
アシストレベルを上げます。

電源ボタン
電源ON／OFF、および表示内容の切り替えに使用します。

▼ 下ボタン
アシストレベルを下げます。

電源を入れる

電源OFFの状態で、

電源ボタンを長押し

するとメーターが起動します。

電源を切る

電源ONの状態で、

電源ボタンを長押し

すると電源がOFFになります。

表示を切り替える

電源ONの状態で電源ボタンを短押しすると、表示内容を切り替えることができます。

ODO → DIS → VOL

の順に確認できます。

ODO・DIS・VOLとは？

ODO｜総走行距離

車両の累計走行距離を表示します。

DIS｜今回走行距離

今回の走行距離を確認するための表示です。

VOL｜電圧

現在の電圧情報を確認できます。

フロントライトの操作

画面上のライトマークは、フロントライトの点灯状態を示します。

▲ボタンを長押しすると、フロントライトが点灯します。
点灯中に▲ボタンをもう一度長押しすると、フロントライトが消灯します。

フロントライト点灯中は、画面上にライトアイコンが表示されます

エラー表示について

車両側で異常を検出した場合、メーターにエラーコードが表示される場合があります。

原厂说明书记载的主要代码如下：

設定画面について

▲ボタンと▼ボタンを同時に長押しすると、設定画面に入ります。

ただし、Liteでは車両仕様に合わせて各種パラメーターが設定されています。

⚠ 通常は設定値を変更しないでください

設定画面には、タイヤサイズ、電圧、速度関連設定、電流値、通信方式など、車両制御に関係する項目が含まれています。

設定値を変更すると、

• 速度表示が正しく表示されない
• アシスト動作に影響する
• 車両が正常に動作しない

などの原因となる可能性があります。

通常使用では設定画面の数値を変更する必要はありません。

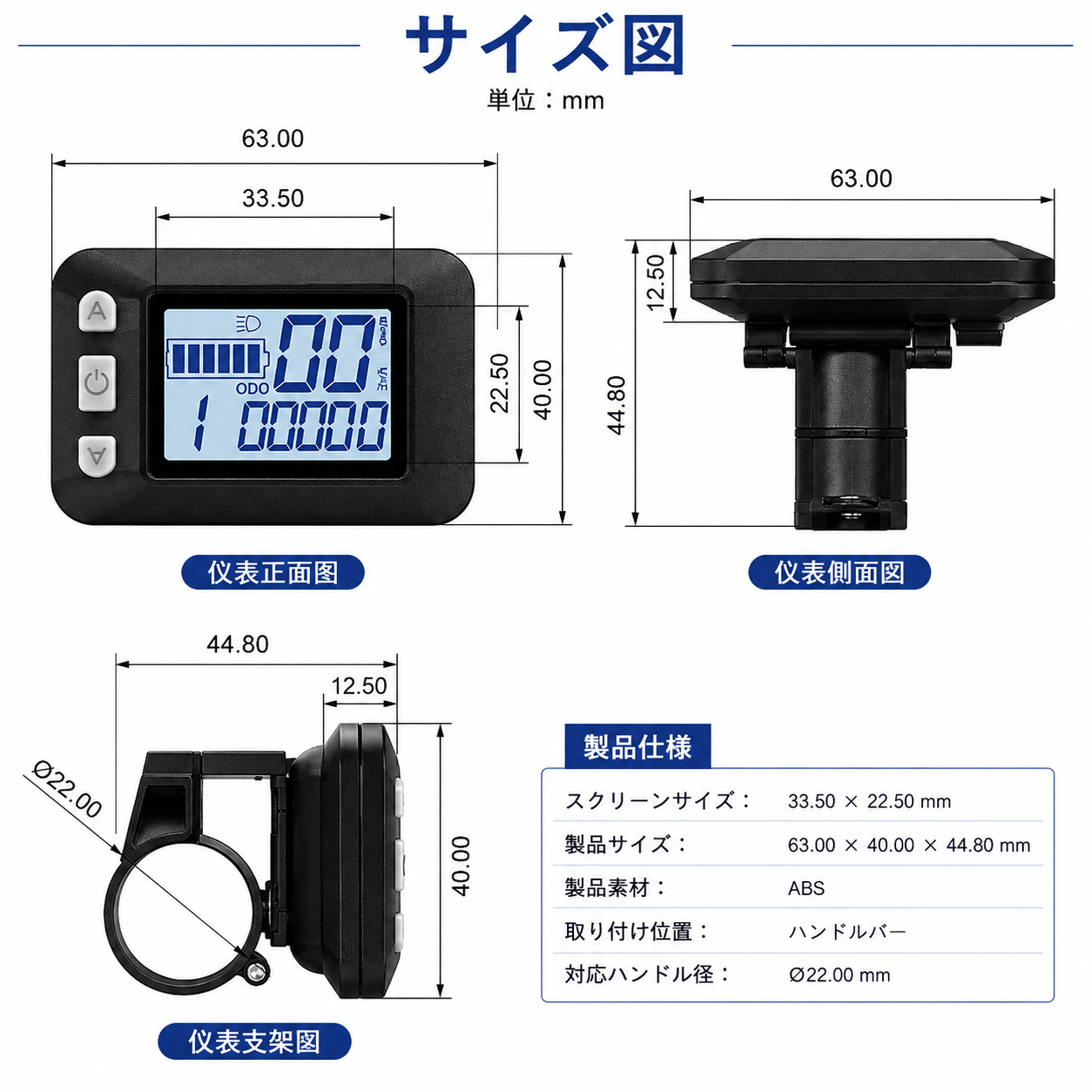

商品仕様

ご購入前にご確認ください

本製品はEMOTORAD Lite用の交換メーターです。

現在使用しているメーターの故障・破損による交換の場合は、ご購入前に車体情報または現在のメーター情報を弊社までお送りいただくことをおすすめします。

適合についてご不明な場合は、そのまま購入せず事前にお問い合わせください。
